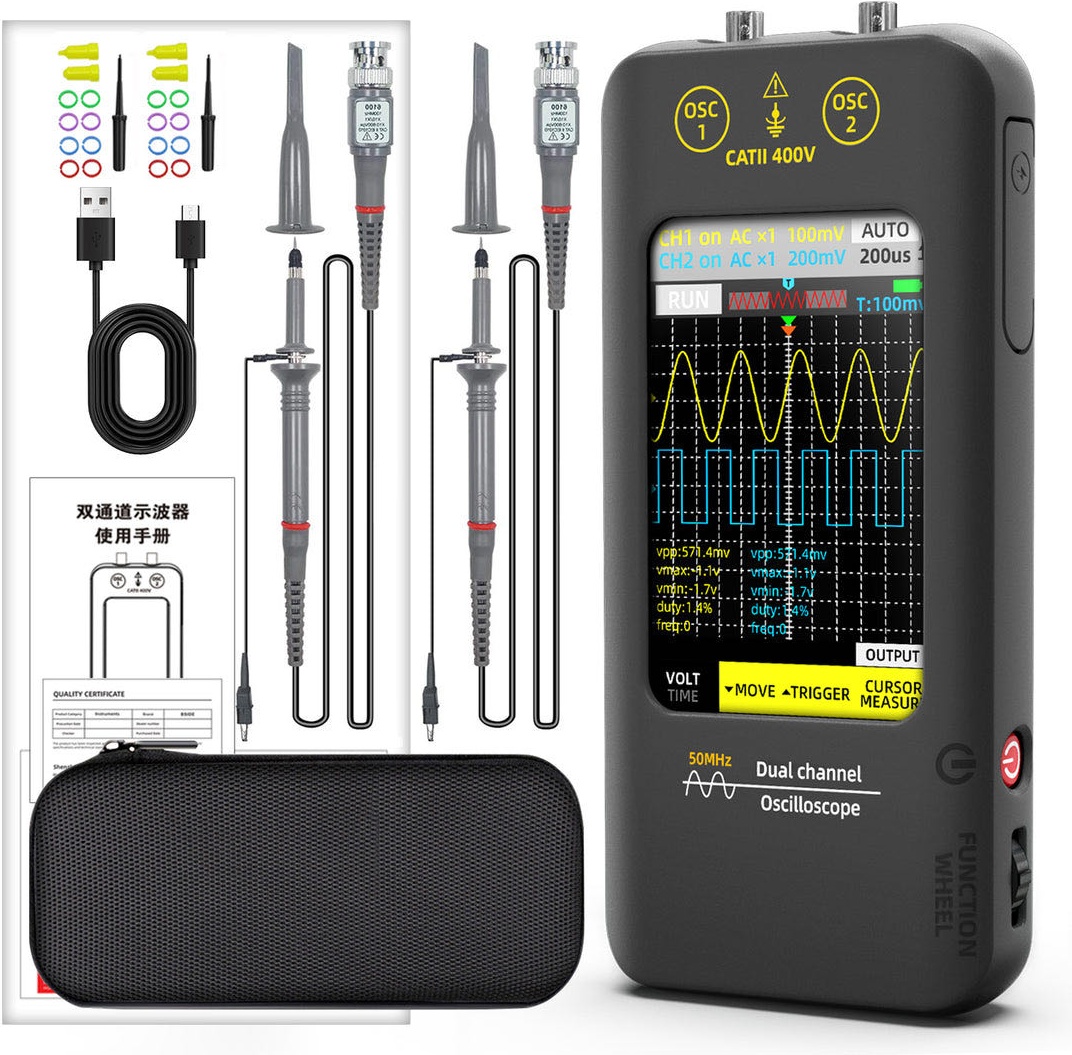

BSIDE осциллограф O2

Он обладает комплексным набором функций и высокой практичностью и предназначен для людей, работающих в сфере технического обслуживания и НИОКР.
Устройство имеет две основные функции: осциллограф и генератор сигналов. Осциллограф использует аппаратную архитектуру АЦП ПЛИС-МК.
Частота дискретизации 250 Мвыб/с, аналоговая полоса пропускания 50 МГц, встроенный модуль защиты от высокого напряжения, поддерживает максимальное измерение пикового напряжения ±400 В; поддерживает снимки экрана в виде осциллограммы. Сохраните и просмотрите для удобства вторичного анализа.
Внутренний генератор функциональных сигналов DDS может выводить 12 видов функциональных сигналов. Максимальная выходная частота генератора сигналов составляет 2 МГц с шагом 1 Гц; выходная частота, амплитуда и рабочий цикл регулируются.

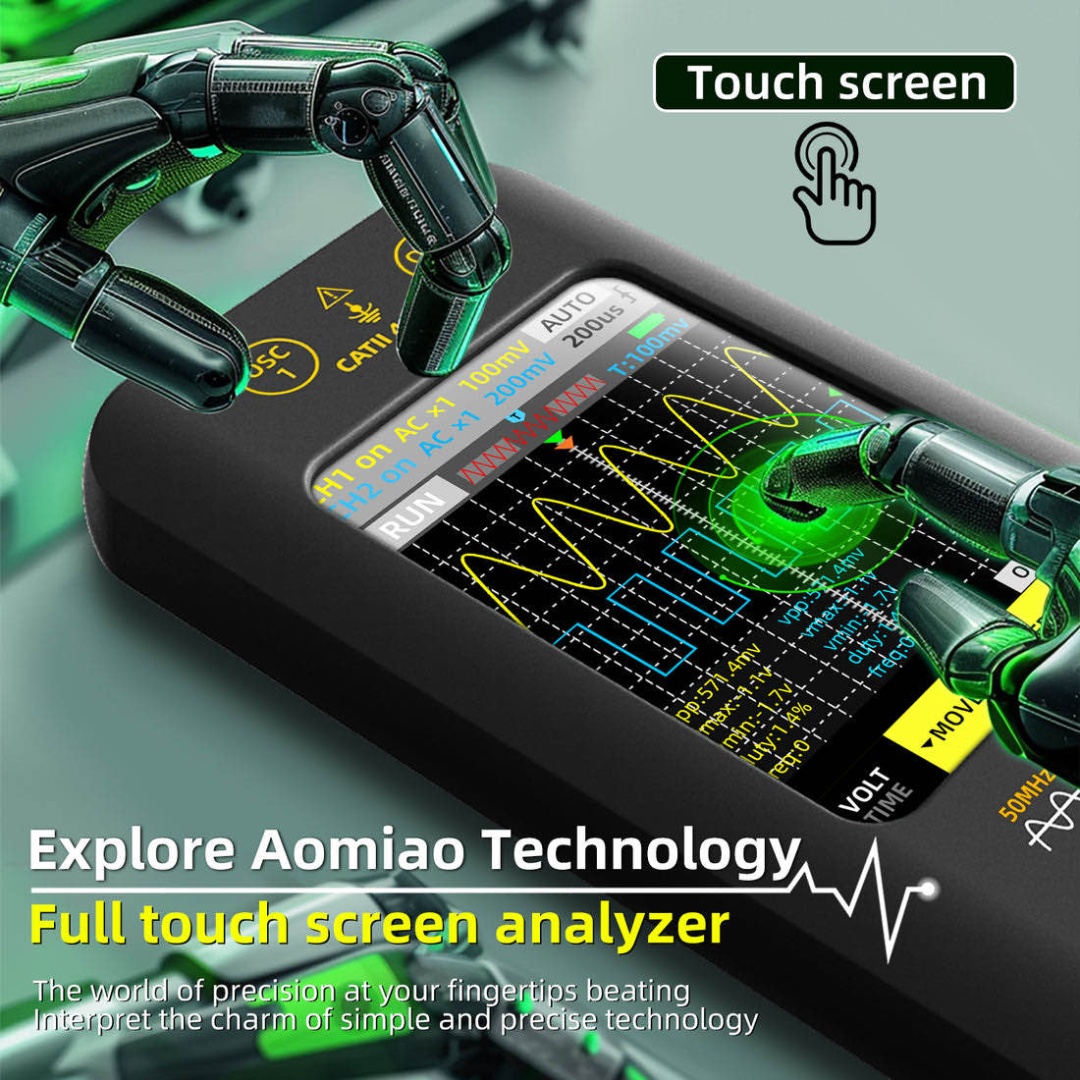

Он оснащен 3,98-дюймовым сенсорным экраном и встроенным литиевым аккумулятором емкостью 3000 мАч со временем работы в режиме ожидания до 7 часов.
Он имеет небольшие размеры, предоставляет пользователям больше и мощнее практических функций, а также отличается хорошей портативностью.
Канал: двухканальный.
Аналоговая полоса пропускания: 50 МГц.
Частота дискретизации в реальном времени: 250
Мвыб/с.
Глубина памяти: до 128 Кбайт.
Входное сопротивление: 1МОм.
Диапазон временной развертки: 10 нс/дел - 20 с/ дел.
Вертикальная чувствительность: 10 мВ/дел - 20 В/ дел.
Точность временной развертки: 20 рр.
Максимальное измеряемое напряжение: 400 В.
Зонд: 1x/10х.
Ограничение полосы пропускания поддерживает ограничение в 20 МГц.
Режим триггера: Авто/Нормальный/Одиночный.
Тип триггера: по нарастающему фронту, по спадающему фронту.
Режим отображения формы волны: XY/YT/Прокрутка.
Режим связи: переменный/ постоянный ток.
Данные измерений: период, частота, размах, максимальное значение, минимальное значение, среднее значение, среднеквадратичное значение, амплитуда, скважность, ширина импульса.
Математические расчеты: 1 2, 1-2, 1*2, 1/2, -1, -2, 11, 121, БПФ.
Сохранить снимок экрана формы сигнала: Да.

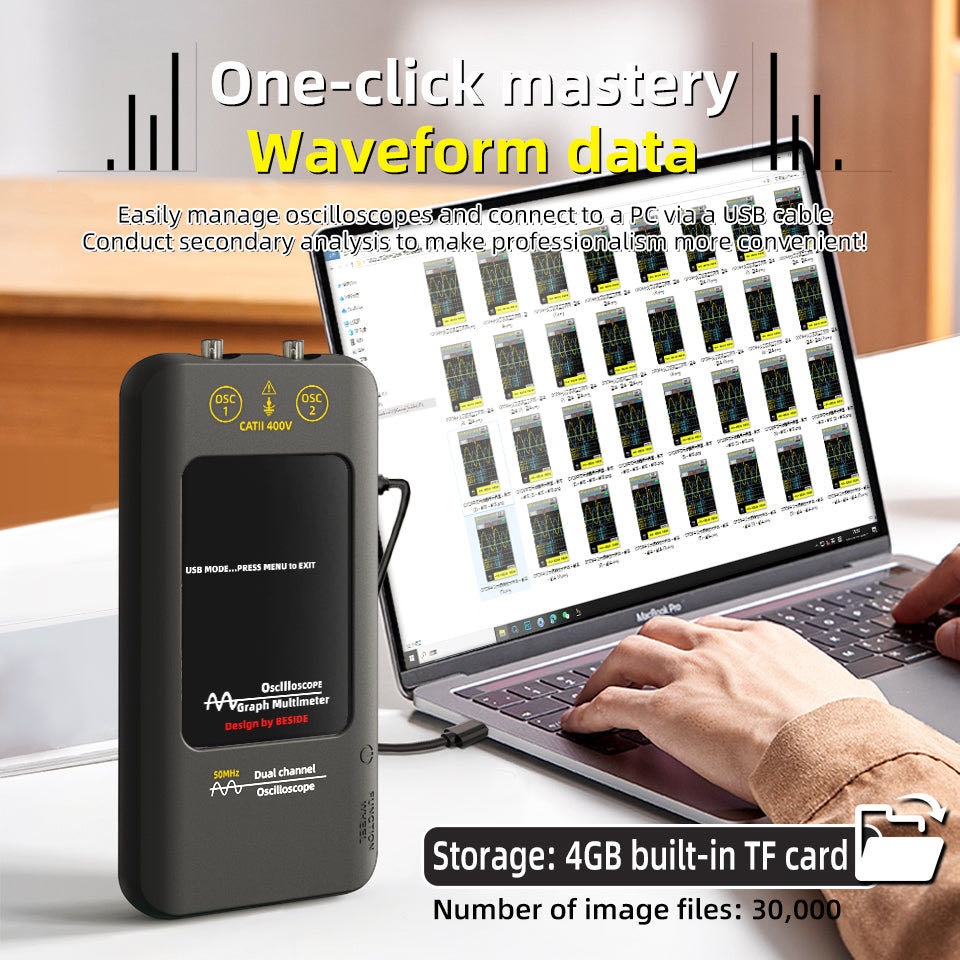

Экспорт изображений формы волны с компьютера:
Да.

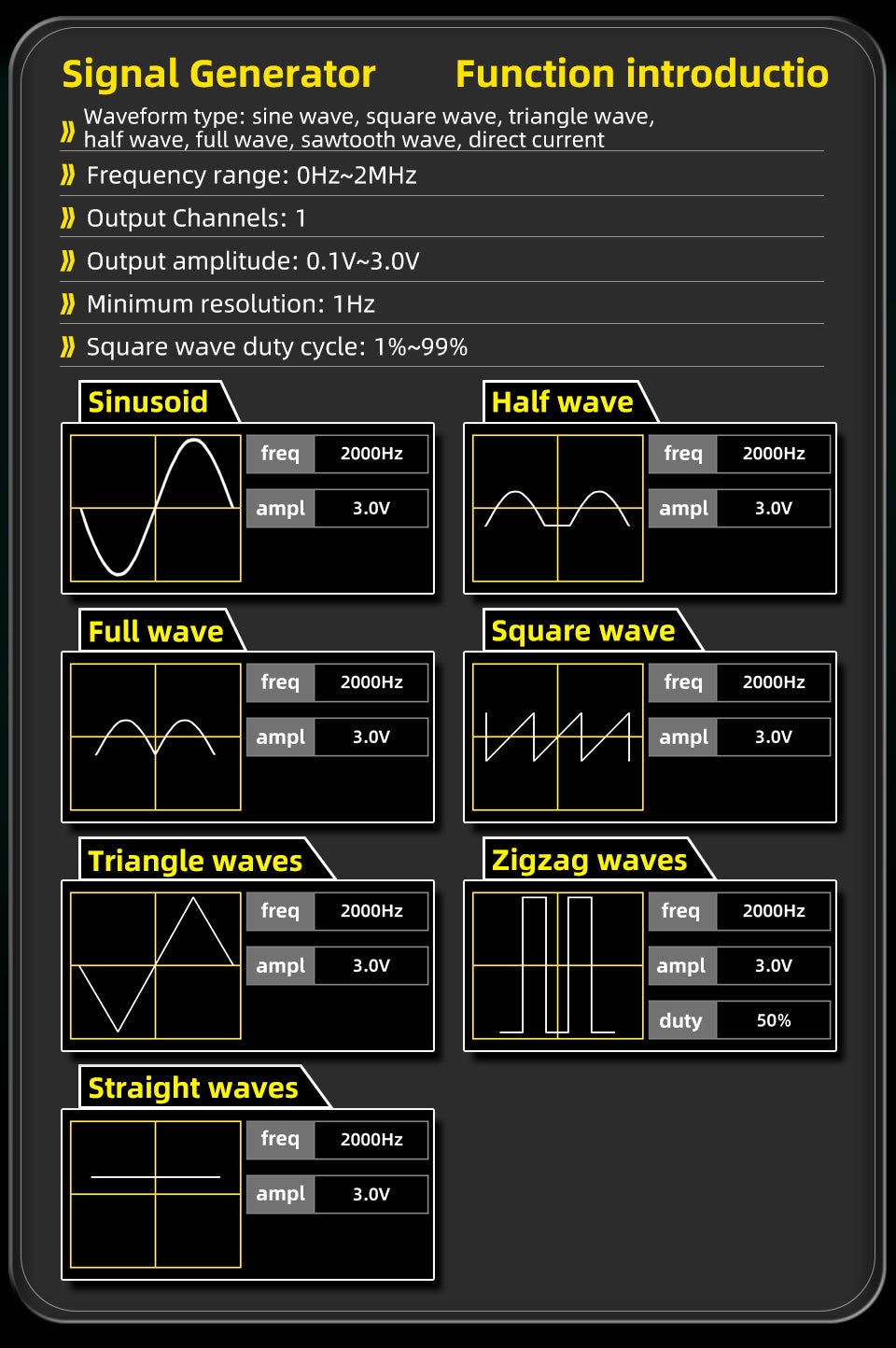

Генератор сигналов:
Канал: Один канал.
Частота: 0-2 МГц (синусоида: 10 МГц, другие формы сигнала 5 МГц)
Амплитуда: 0,1B-3,ОВ.
Коэффициент заполнения прямоугольного импульса
0-99%.

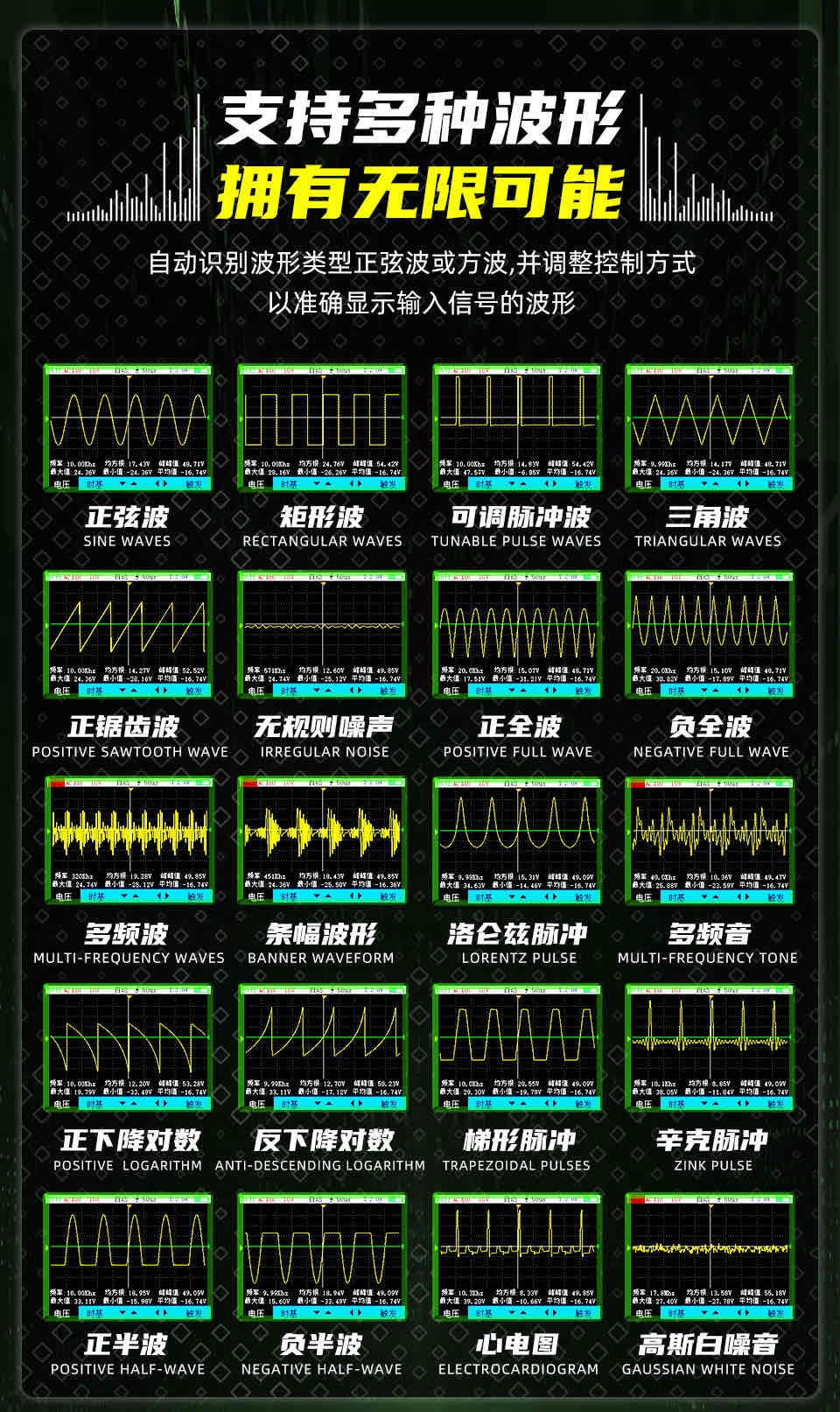

Типы сигналов: синусоида, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, отрицательная ступенчатая волна, сигнал постоянного тока, экспоненциальный подъем, экспоненциальный спад, многотональный и синхронный импульс.
Основные параметры.
Размер и разрешение экрана: 3,98 дюйма (480*272 пикселей).
Материал экрана: Поверхность из закаленного стекла Поверхность из закаленного стекла
Сенсорный экран изготовлен из стекла Цветной TFT-экран GLASS. Яркость подсветки можно установить на: 30%/ 50%/ 80%/100%.
Источник питания: TYPE-C (5 B/2 А)
Аккумулятор: литиевый аккумулятор емкостью 4000
МАЧ.
Язык: английский/китайский.
Размер изделия: приблизительно 170х81х24 мм.
Чистый вес продукта: около 268 г.
