FNIRSI осциллограф 2D15P

Основные характеристики
3 в 1: Осциллограф · Мультиметр · Генератор сигналов
4,3-дюймовый сенсорный экран IPS + физические клавиши
Полоса пропускания 100 МГц · Частота дискретизации 500 Мвыб/с
Отображение 128-уровневой шкалы серого и цветовой температуры
Скорость захвата формы сигнала ≈1200 кадров в секунду
Бесконечное послесвечение · Режим XY
Поддержка математических функций для анализа в реальном времени
Мультиметр True RMS с 19999 отсчетами
Аккумулятор 5000 мАч · Зарядка Type-C

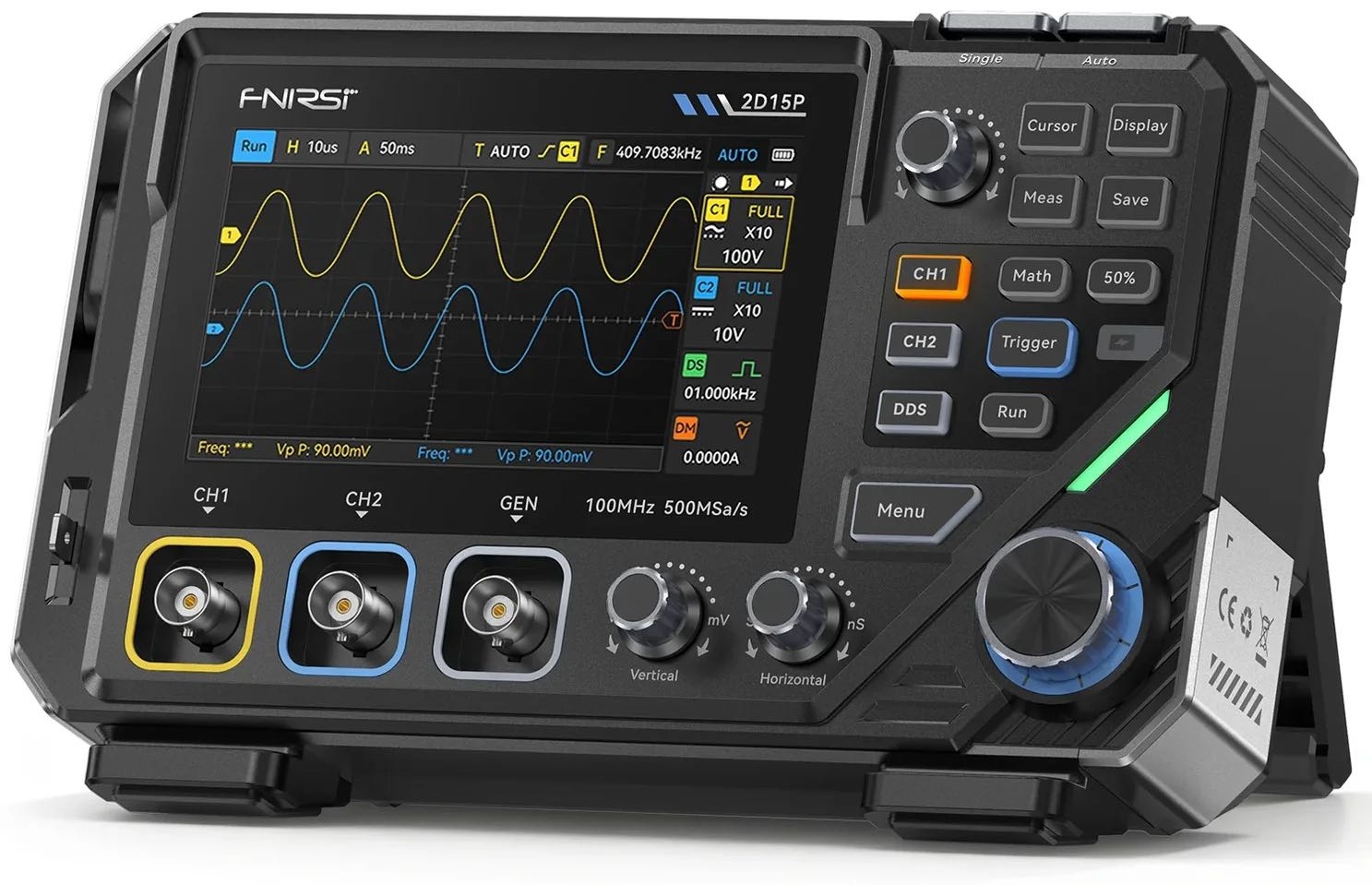

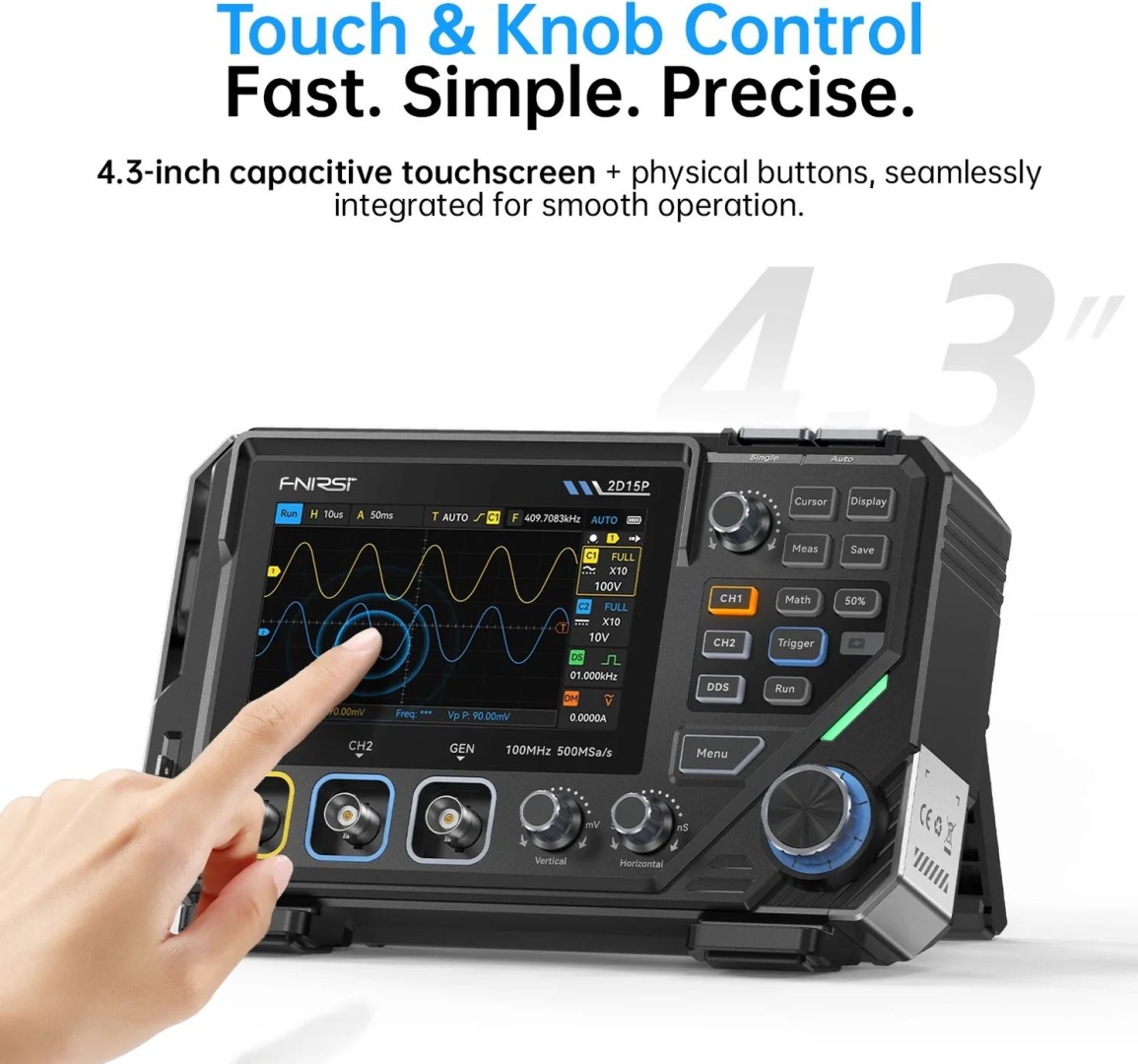

FNIRSI 2D15P сочетает в себе физические кнопки и емкостный сенсорный экран диагональю 4,3 дюйма.
Он обеспечивает частоту дискретизации 500 Мвыб/с, полосу пропускания одноканального канала 100 МГц (двухканальный 50 МГц) и глубину памяти от 10 000 до 1 Мбайт. К особенностям относятся дисплей с 128 уровнями серого, захват сигнала со скоростью 1200 кадров/с, математические функции, 18 автоматических измерений, генератор сигналов с частотой 10 МГц и мультиметр True RMS с разрешением 19999 отсчётов, поддерживающий измерение напряжения, тока, сопротивления, ёмкости, проверку диодов и целостности цепи.
Ключевые особенности
Двухканальный вход — одноканальный режим работы 100 МГц / двухканальный режим 50 МГц.
Возможность выбора глубины памяти — 10 КБ / 100 КБ / 1 МБ для гибкого сбора данных.
Ограничение полосы пропускания 20 МГц — снижает уровень шума для точного измерения пульсаций и точности тестирования.
Визуализация оттенков серого и цветовой температуры — выявление устойчивости формы сигнала и динамики сигнала.
Математические операции (сложение, вычитание, умножение, деление и т. д.) — вычисление сигналов в реальном времени.
Режим XY и бесконечное послесвечение — визуализация фазовых соотношений и перекрытия форм сигналов.
Функция курсора и 13 автоматических измерений — быстрый и понятный анализ параметров.

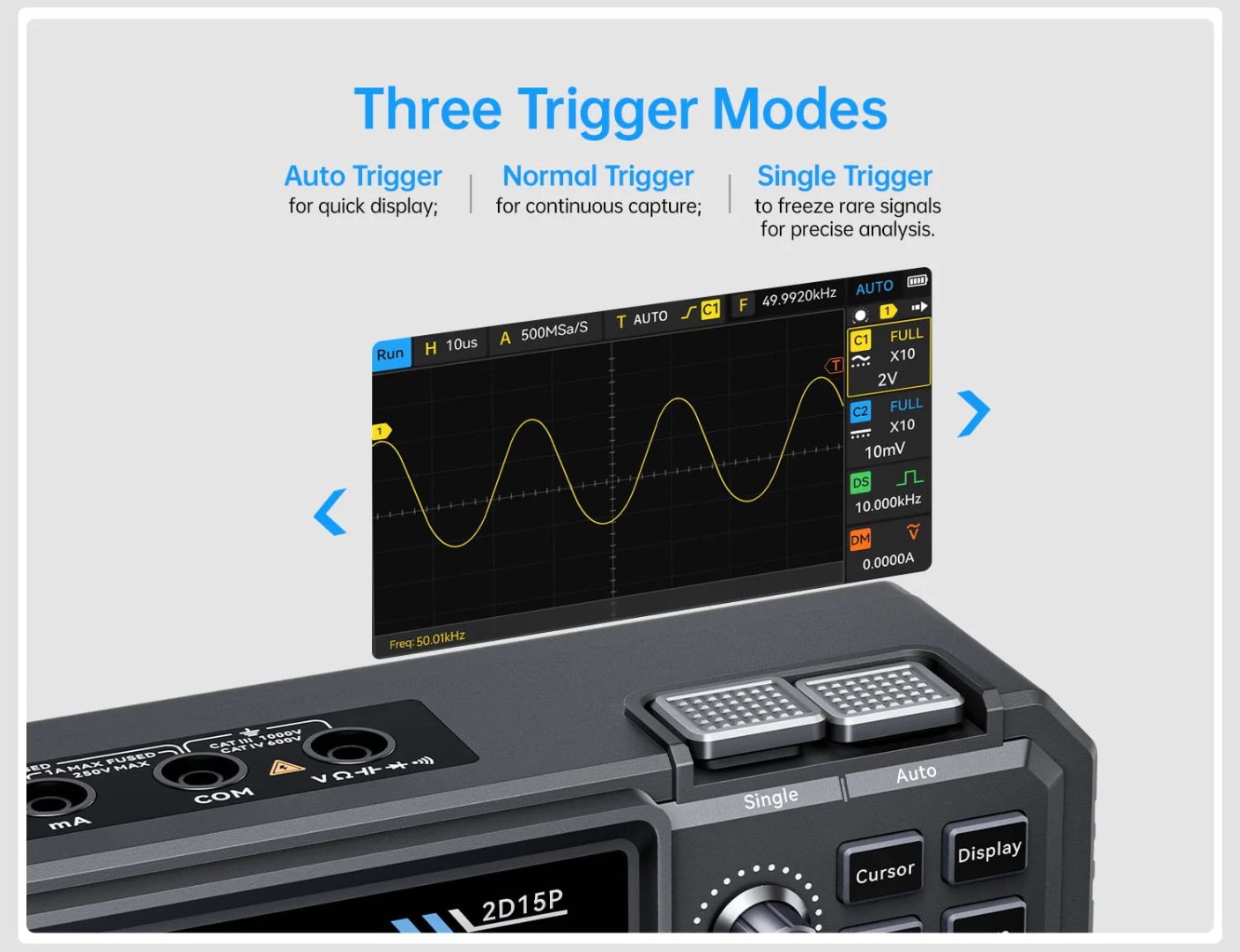

Режимы «Авто», «Обычный», «Одиночный триггер» — гибкий захват сигнала для любых задач тестирования.
Генератор сигналов DDS 10 МГц — выдает до 11 распространенных форм сигналов с регулируемой амплитудой и скважностью.
True RMS мультиметр (19999 отсчетов) — поддерживает измерение напряжения, тока (переменного и постоянного тока), сопротивления, емкости, диодов и целостности цепи.
Функция просмотра кривой — отображает графики тенденций в реальном времени для визуального отслеживания сигнала.
Архитектура ПЛИС + МК + АЦП — обеспечивает высокоскоростную обработку сигналов и стабильную работу.

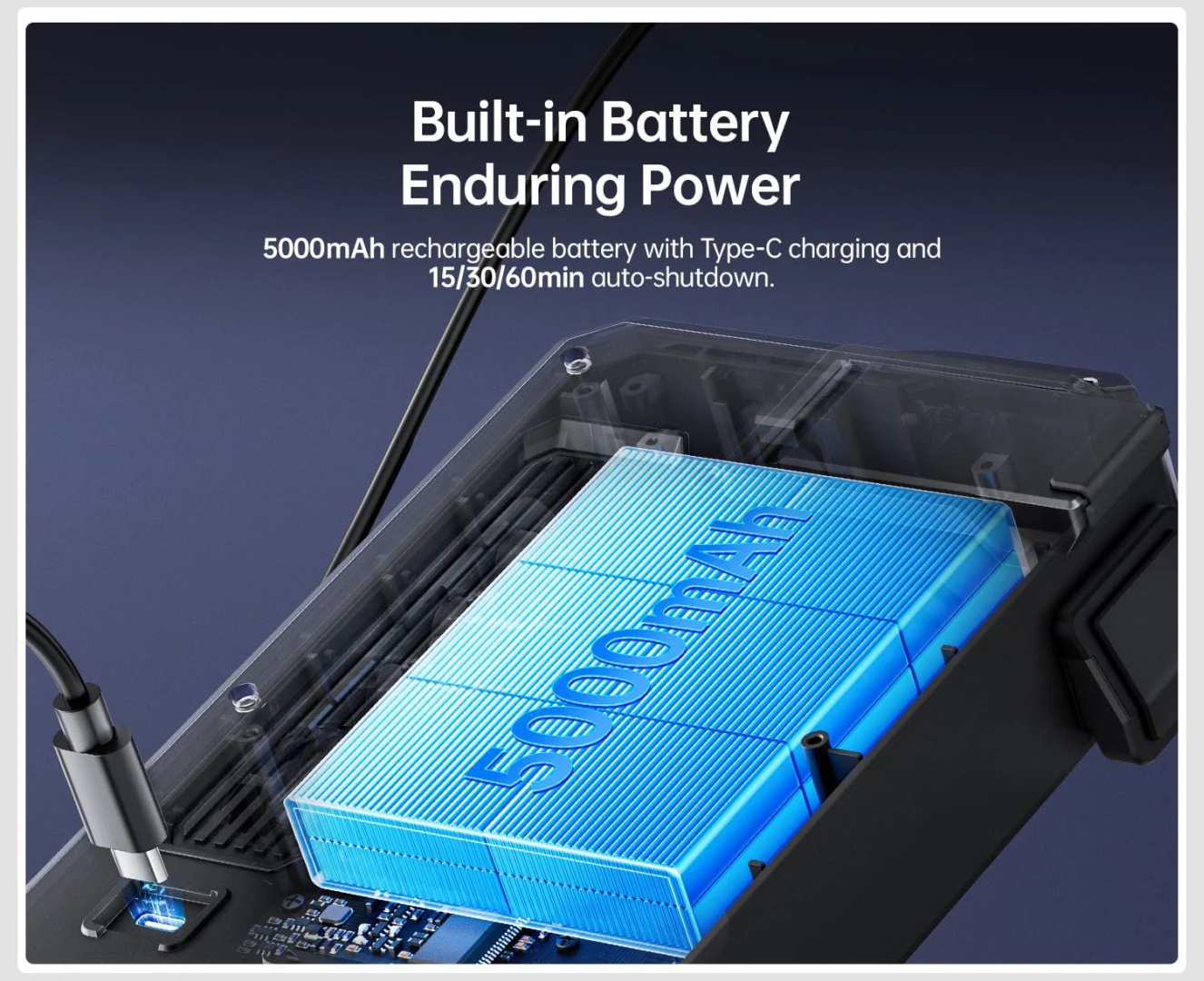

Компактная и легкая конструкция — корпус на 30 % легче, мощный аккумулятор емкостью 5000 мАч.
Функция сохранения и экспорта волн — сохранение и передача данных формы волн для последующего анализа.
Интерфейс зарядки Type-C — удобное, быстрое и универсальное подключение к электросети.
Channel Dual Channel Sample Rate 500MSa/s
Analog Bandwidth 100MHz Memory Depth 10K, 100K, 1M
Input Impedance 1MΩ Timebase Range 5ns - 50s
Vertical Sensitivity 10mV - 10V/div Max Input Voltage 800V (x10 Probe)
Trigger Mode Auto, Normal, Single Trigger Type Rising, Falling, Both Edges
Display Mode Dot, Vector, Color Temp Coupling AC/DC
Persistence min / 2s / 5s / 10s / 20s / 50s / ∞
Math Operations ✔
Waveform Capture ✔
Waveform Export ✔
Cursor Measurement ✔
Multimeter Specifications:
DC Voltage 1.9999V / 19.999V / 199.99V / 1000V
AC Voltage 1.9999V / 19.999V / 199.99V / 750.0V
DC Current 19.999mA / 199.99mA / 1.9999A / 9.999A
AC Current 19.999mA / 199.99mA / 1.9999A / 9.999A
Resistance 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω
Capacitance 999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF
Diode ✔
Continuity ✔
Signal Generator Specifications:
Channel 1CH
Frequency 0 - 10 MHz
Amplitude 0.1 - 3.0 Vpp
Duty Cycle 0 - 100%

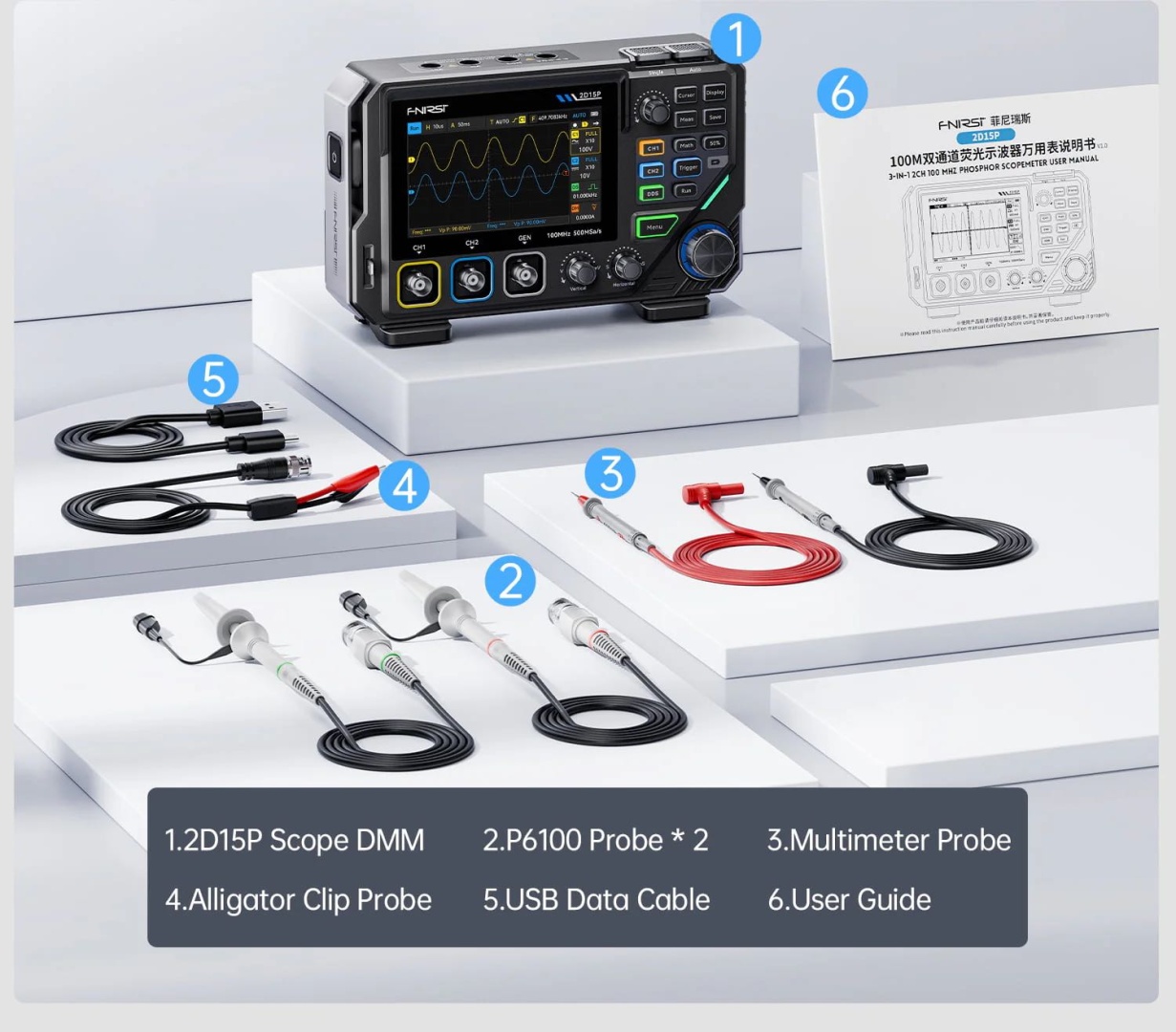

Комплектация:
Цифровой мультиметр 2D15P *1
Щуп P6100 *2
Щуп мультиметра *1
Щуп с зажимом типа «крокодил» *1
USB-кабель для передачи данных *1
Руководство пользователя *1
