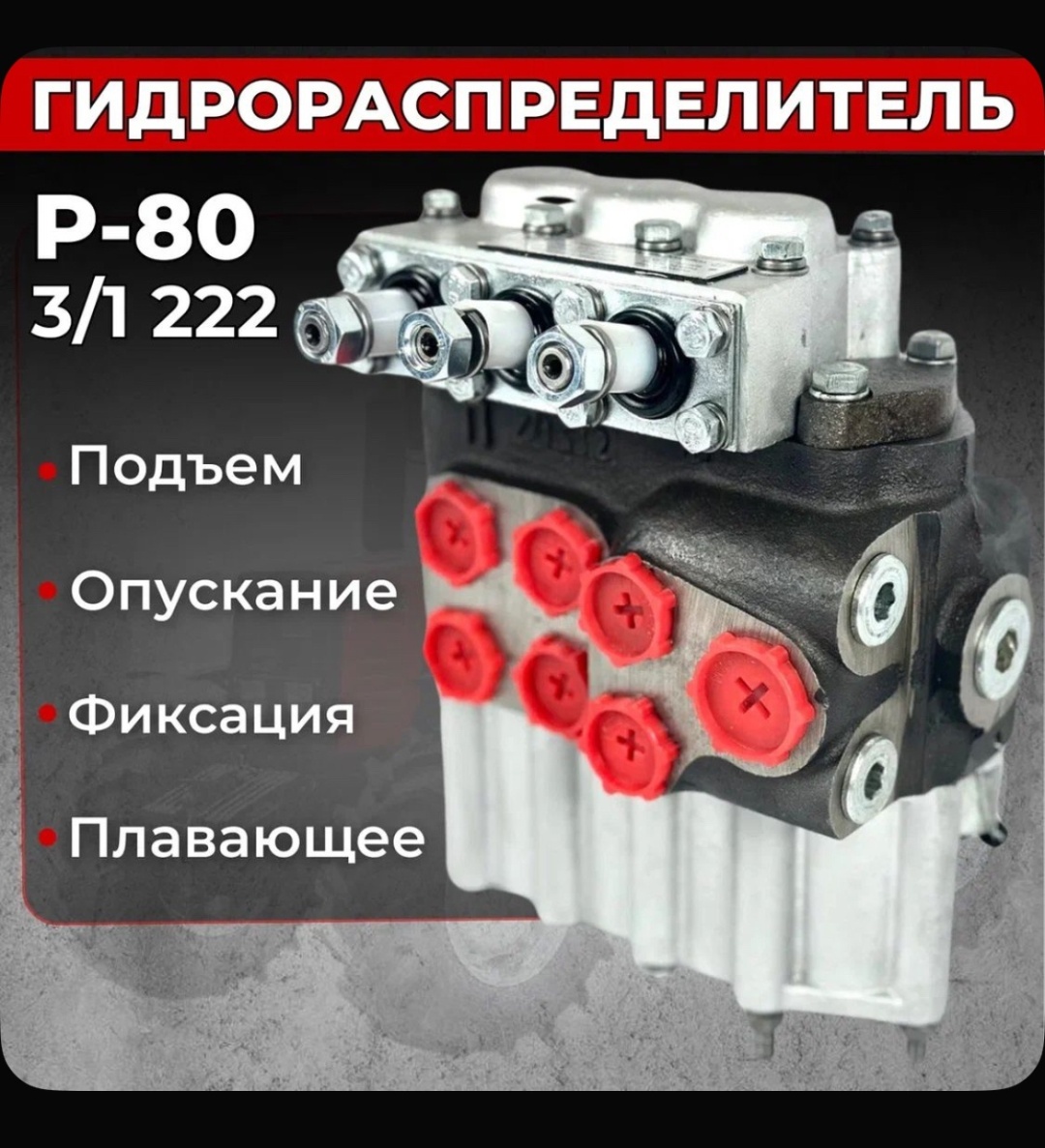

МТЗ гидрораспределитель 3648499

гидрораспределитель Р-80 имеет металлический корпус с каналами для распределения масла внутри и отверстиями для присоединения трубопроводов снаружи.

В качестве запорно-регулирующих элементов применены золотники с возможностью автоматического возврата в нейтральное положение при перегрузке гидросистемы.

Распределитель Р-80 оснащен пружинным предохранительно-переливным клапаном непрямого действия.

На крышке распределителя смонтированы рычаги для управления золотниками (требуется установка ручек – поставляются отдельно).

Функционирование гидрораспределителя Р80-3/1-222 определяет конструктивное исполнение его золотников, которые могут занимать четыре позиции:

Подъем

Опускание

Нейтрально

Плавающее

В позиции «нейтрально» золотник прекращает подачу рабочей жидкости к гидроцилиндрам, в результате их полости оказываются закрытыми (запертыми), а соответствующие механизмы копровой установки занимают неподвижное положение. Масло, поступающее к распределителю от насоса, через переливной клапан сливается обратно в бак.

В позициях «подъем» или «опускание» канал, запитывающий соответствующую полость гидроцилиндра открывается, и рабочая жидкость воздействует на поршень, заставляя двигаться связанный с ним механизм копра, например, выдвигает подвижную раму вместе со стрелой вперед. Клапан перелива при этом закрывается и слив масла в бак прекращается. При достижении предельного давления, золотник возвращается автоматически в позицию «нейтрально».

В позиции «плавающее» распределитель открывает как канал, сообщающийся с гидроцилиндром, так и слив, в данном положении золотника поршень гидроцилиндра перемещается под действием внешней нагрузки.

Р80-3/1-222 устанавливаются на трактор (крепятся на листе СП49А-11.00.007) соединяются с трубопроводами гидросистемы и рукоятками рычагов управления, выведенными в кабину.Производство Украина HYDROLIDER!!!
