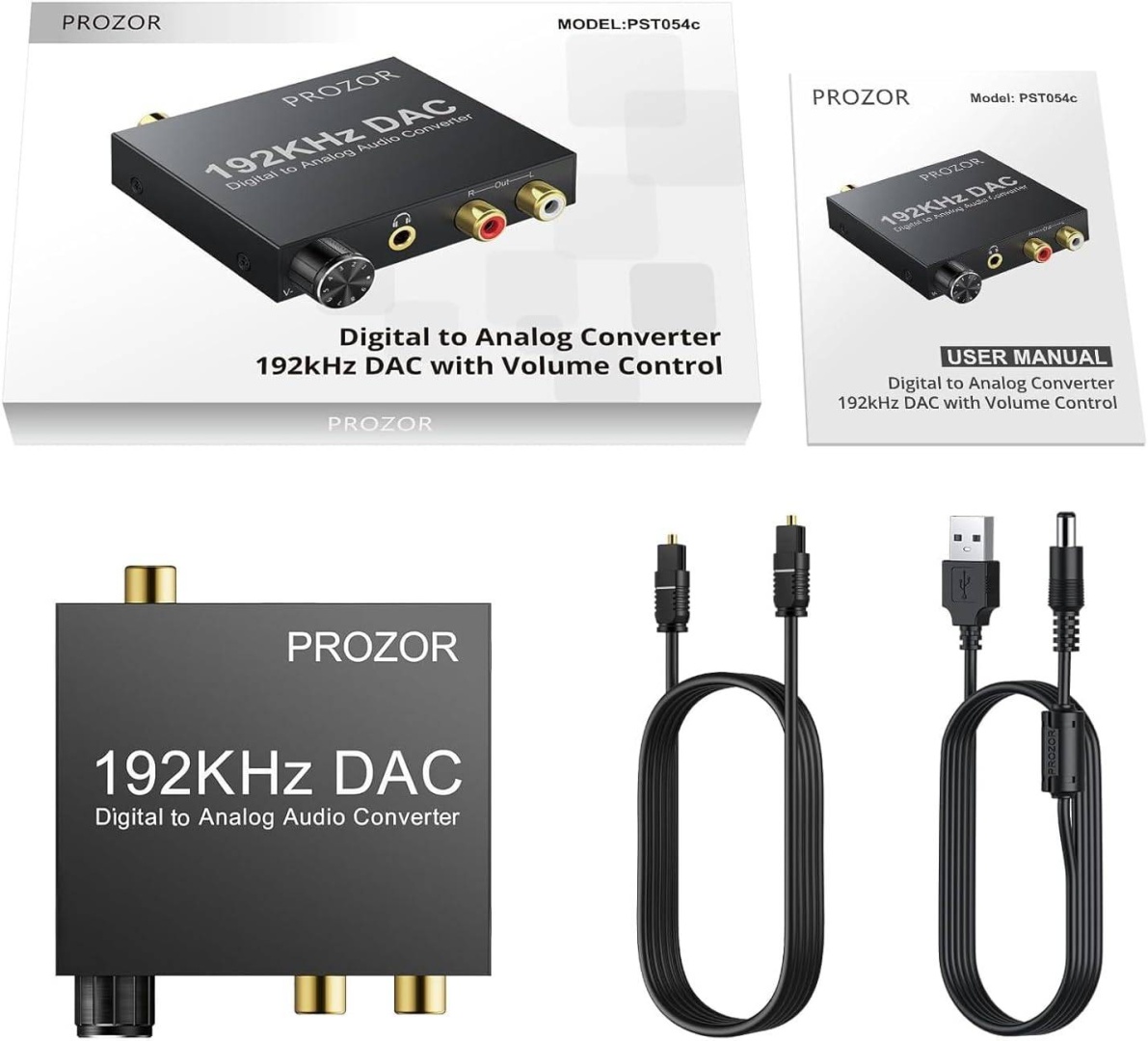

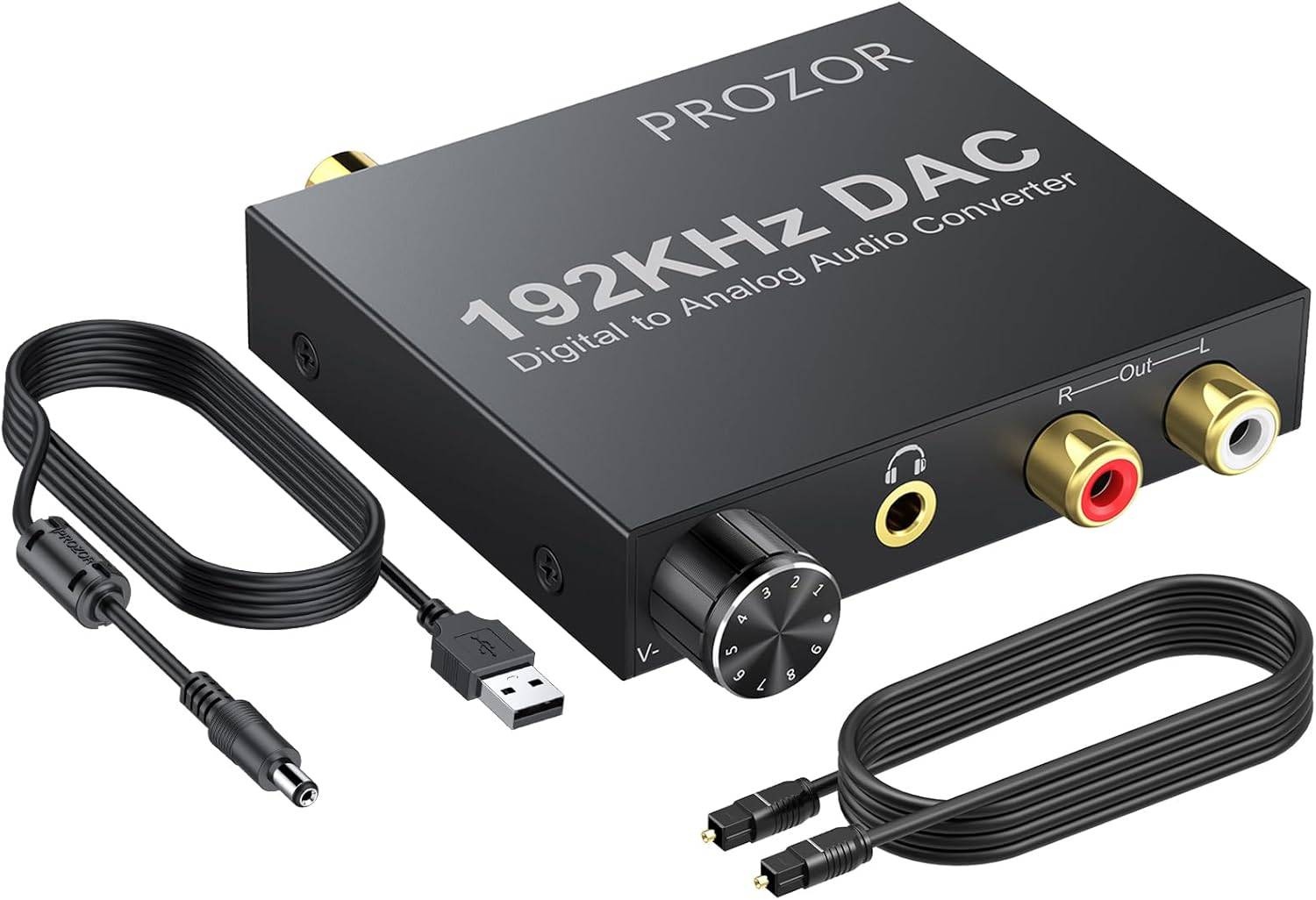

Деэмбеддер PROZOR Toslink - RCA

Общее назначение:
Преобразователь аудиосигнала (ЦАП / DAC) от PROZOR, который принимает цифровой сигнал через оптический (Toslink) или коаксиальный (Coaxial) вход и выводит аналоговый стереозвук через RCA (L/R) и 3,5 мм мини-джек. Отлично подходит для подключения современных цифровых источников (телевизор, сетевые плееры, игровые консоли, плееры Blu-ray) к аналоговым усилителям, активным колонкам или наушникам.
---
Ключевые особенности
Поддержка частоты дискретизации до 192 kHz (24‑бит): позволяет работать с сигналами высокого качества.
Разные форматы аудио: поддержка PCM / LPCM форматов сигнала.
Автоматический ввод: устройство автоматически переключается между оптическим и коаксиальным входом.
Регулировка громкости: встроенный регулятор громкости для RCA‑выхода и 3,5 мм джек.
Корпус: металлический (алюминиевый сплав), обеспечивает хорошее экранирование и защиту от помех.
Питание: через USB (5 В), что удобно — можно питать от адаптера или USB‑порта родным шнуром с комплекта
Совместимость: подходит для телевизоров HDTV, Blu-ray, PS3, PS4, DVD-плееров и других устройств с цифровым выходом SPDIF.
Автоматическое заглушение: при отсутствии сигнала устройство может автоматически отключать звук (mute), чтобы не было шума.
---
Технические характеристики
Параметр Значение
Аудио форматы Dolby AC‑3, DTS, PCM, WAV, WMA, AAC, ALAC, FLAC и др.
Частота дискретизации 32 – 192 kHz
Битовая глубина 16 – 24 бит
Отношение сигнал‑шум (SNR) ≈ 120 дБ по заявлению производителя
Стерео изоляция ~80 дБ при 1 кГц
Частотный диапазон (аналоговый выход) ~20 Гц – 20 кГц ±0,7 дБ
Искажения (THD) 0,25 % – 0,065 % в диапазоне 0–20 кГц
THD + N (1 кГц) ~0,15 %
Выходной уровень (аналог) ~2,2 В
Рабочее напряжение DC 5 В (через USB родного кабеля)
Максимальный потребляемый ток ~200 мА
Температурный диапазон работы 0 °C – 70 °C
Температура хранения –10 °C – +80 °C
Габариты (примерные) 108 × 64 × 20 мм (по данным мануала)
Вес ~90 г (по мануалу)
---

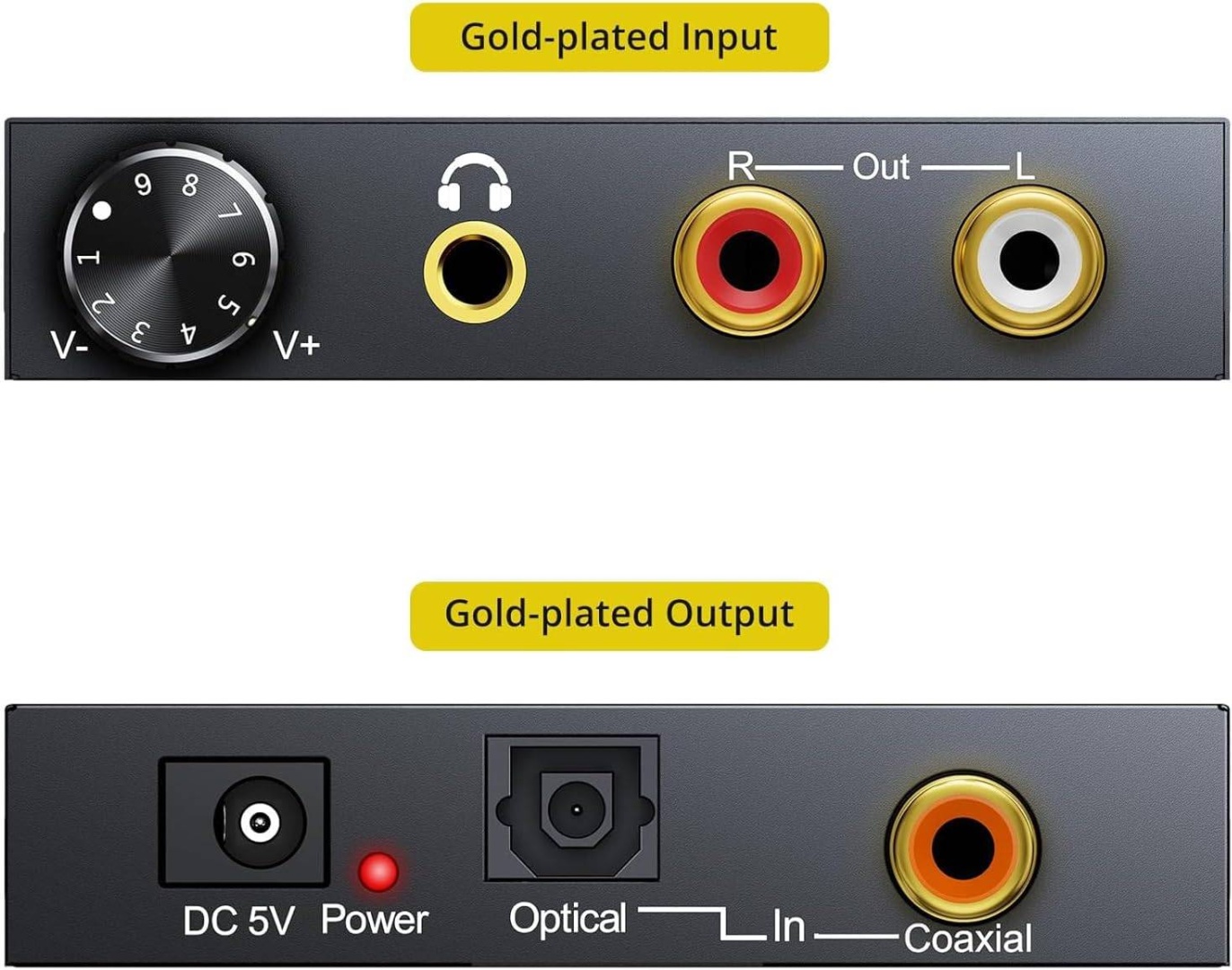

Разъёмы
Входы (цифровые):
1 × Toslink (оптика)
1 × Коаксиальный (Coaxial, SPDIF)
Выходы (аналоговые):
2 × RCA (левый/правый)
1 × 3,5 мм мини-джек (наушники / стерео)
Питание: Micro-USB (или стандартный USB‑кабель для питания)
Управление: Кнопки на корпусе
Условия эксплуатации и хранение
Рабочая влажность: 10% – 80% (без конденсата)
Температура хранения: –10 °C до +80 °C
Стабильная работа при питании от 5 В, рекомендуется использовать качественный источник питания, чтобы избежать шумов.
---
Советы по использованию
1. Настройка источника сигнала:
Убедитесь, что ваш цифровой источник (например, ТВ) настроен на выдачу сигнала в формате PCM / LPCM — иначе может быть шум или нет звука.
2. Подключение:
Подключите оптический или коаксиальный кабель от источника к соответствующему входу на конвертере.
Подключите RCA‑кабели или 3,5 мм кабель к аналоговому выходу.
Подайте питание через USB‑кабель (5 В).
3. Регулировка громкости:
Модель с регулятором громкости — используйте встроенное колесо
4. Глушение:
Конвертер может автоматически заглушать звук при отсутствии цифрового сигнала, чтобы избежать фона.
---
Преимущества и ограничения
Преимущества:
Выгодное решение для подключения цифровых источников к аналоговой аудиосистеме.
Поддержка высокой частоты (до 192 kHz) — обеспечивает хорошее качество звука.
Компактность и металлический корпус — хорошая защита от помех.
Простота использования “Plug & Play”.
Регулировка громкости напрямую на устройстве.
Ограничения:
В некоторых моделях не поддерживается многоканальный (5.1) аналоговый вывод — конвертирует только в стерео.
Требуется корректная настройка формата на источнике (PCM).
Питание через USB — важно использовать качественный адаптер, иначе могут быть шумы.
