AUTO+ модуль запуска двигателя MB ME2.0 CAN

только для специалистов по установке автомобильных сигнализаций с дистанционным запуском!

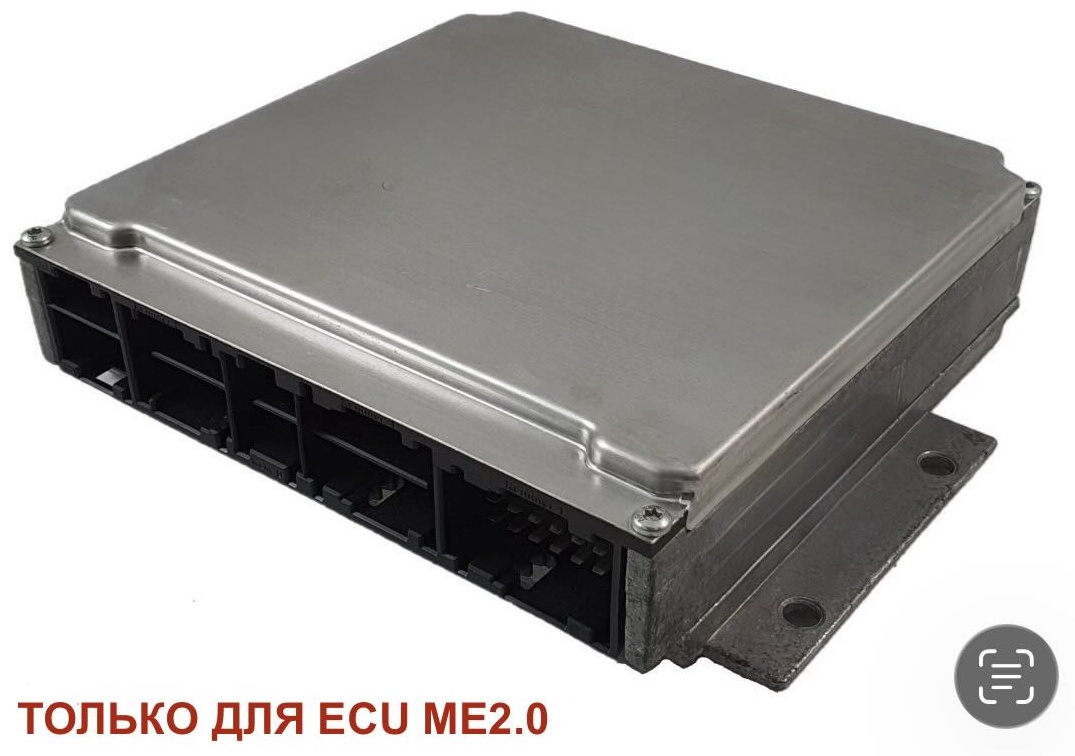

Модуль запуска MB CAN для блоков управления двигателем (ECU) BOSCH ME2.0 с ключем (рыбка)
Модуль запуска предназначен для разрешения запуска работы блока управления двигателем BOSCH ME2.0, эмулируя работу штатного иммобилайзера. Модуль запуска разработан для совместного использования с сигнализацией, оснащённой функцией автоматического запуска двигателя, или подключения GSM модуля для запуска мотора через сотовую связь. Для установки модуля запуска не требуется вмешательство в электронные блоки, менять адаптации или вмешиваться в логику работы электронных компонентов автомобиля. Замок зажигания и охранная система остаются работать в штатном режиме, не нарушая системы безопасности автомобиля, защелка рулевой колонки в момент дистанционного запуска остается заблокированной.
Для обучения модуля запуска к автомобилю используется функция самопрограммирования, для входа в режим программирования необходимо нажать кнопку PROG. и один раз включить зажигание штатным ключом. Подробное описание функции программирования модуля запуска в инструкции по установке.
Обмен данными (авторизация) между модулем запуска и ЭБУ осуществляется по цифровой автомобильной шине CAN (Controller Area Network), согласно протоколу завода производителя. На данный момент Модуль запуска работает с автомобилями Merсedes W210 , W202 и W220 до 2000 года с блоком управления двигателя BOSCH ME2.0
Модуль запуска разработан с расчетом на использование в течение многих лет, не нуждаясь в ремонте и обслуживании.
Первое включение и программирования модуля запуска.

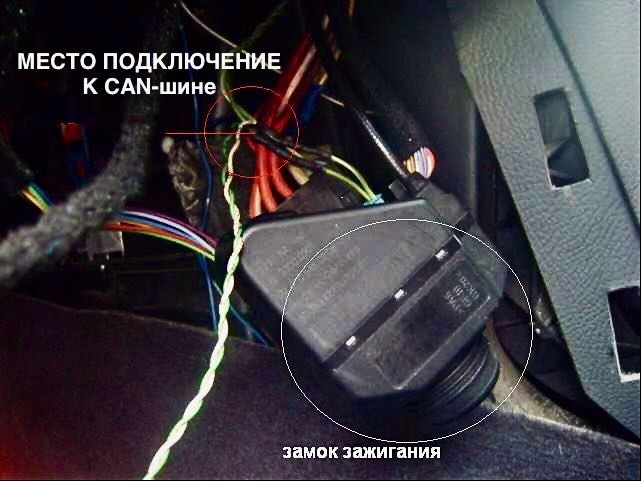

Первое включение. Подключите BAT к +12V ( клемма 30) , GND к массе ( - клемма 31 ) светодиод на модуле запуска должен вспыхнуть 10 раз. Это означает, что модуль запуска новый и готов к программированию. Далее отключите GND ,подключите CAN L к зелёному проводу, CAN H к зелёно-белому проводу, идущим от замка зажигания. GND одновременно подключаете к массе с нажатой кнопкой PROG. светодиод должен вспыхнуть 7 раз, подтверждая включение режима программирования. Затем включите зажигание на 15-20 секунд, светодиод должен вспыхнуть 9 раз, подтверждая успешное программирование. Далее модуль запуска подключается согласно схеме, провод GND- к выходу автосигнализации на котором появляется масса в момент автозапуска. Автосигнализация устанавливается согласно прилагаемой к ней инструкции.
Устройство оснащено контрольным светодиодом, который позволяет быстро оценить ситуацию на момент ошибочного подключения или совместимости модуле запуска с автомобилем
Расшифровка кодов-вспышек светодиода:
5 вспышек – Принято отвергающее сообщение
6 вспышек – Принято подтверждающее сообщение
7 вспышек - Включен режим программирования
8 вспышек – Команда не опознана
9 вспышек – Произведено программирование
10 вспышек - Эмулятор новый не «привязанный»
